R22
Crystal ATX 黑色/白色
預計2026年10月20日到貨
型號｜ R22B / R22W
主機板｜ ATX / M-ATX
尺寸｜ 長 368 × 寬 215 × 高 486 mm
顏色｜ 黑 / 白
標配風扇｜ QM ARGB 120 mm ×4（前部 ×3＋後部 ×1）
風扇接口｜ SM 4PIN 主副控

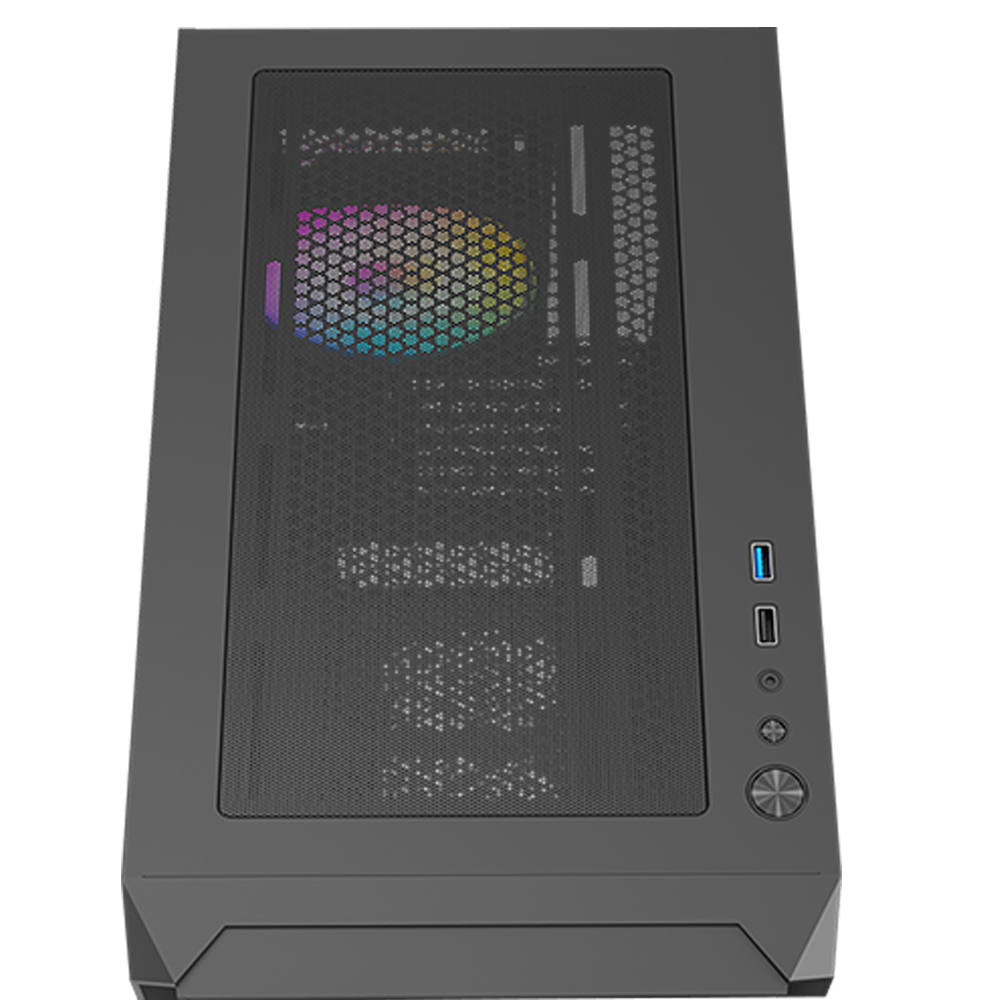

I/O 配置｜ USB 3.0 ×1＋USB 2.0 ×2
水冷支援｜ 頂部最高 240 mm
01｜如何燈光同步?
主機板同步｜軟體控制
將主風扇 5V 3PIN ARGB 接頭連接主機板，即可透過主機板燈效軟體控制燈光模式、色彩及開關燈效。
＃各品牌主機板燈效軟體與操作方式不同，詳細設定請參閱各主機板廠牌說明。
02｜如何手動控制燈光?
LED / RESET 按鍵｜無需額外控制盒

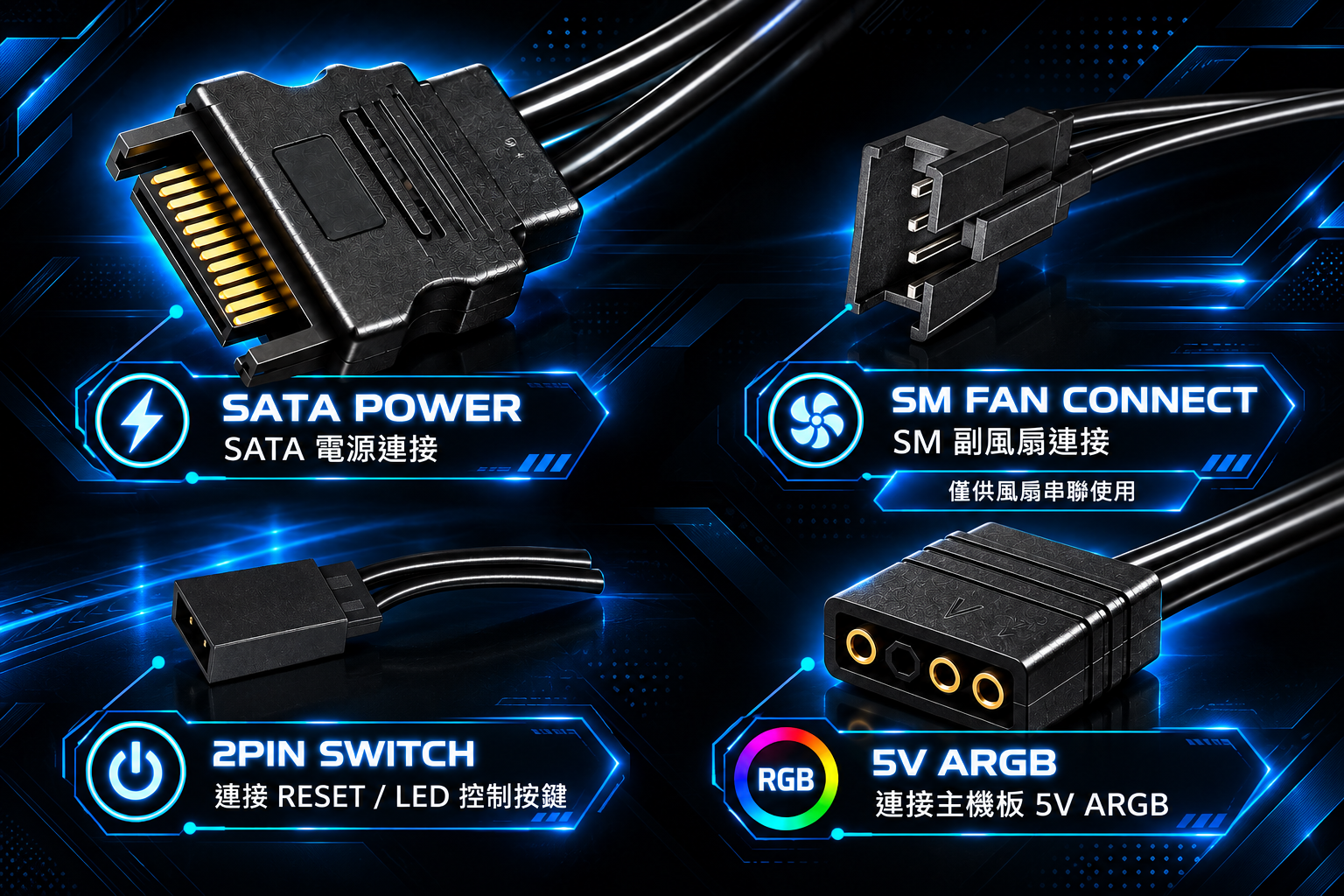

將主風扇 2PIN 控制接口連接機殼 LED / RESET 按鍵，即可透過按鍵手動切換燈效模式。
長按 3 秒｜進入 / 退出主機板同步模式
長按 5 秒｜關閉燈光
需退出軟體模式才可長按關燈。
03｜如何與散熱器燈效同步?
主機板模式｜整機 ARGB 同步
進入主機板同步模式後，即可與支援 5V ARGB 的散熱器、水冷及其他燈效裝置同步控制，讓整機燈效更加一致。
＃透過主機板燈效軟體控制，實際操作方式請參閱各主機板廠牌說明。
手動控制模式無法直接同步其他 5V ARGB 裝置；如需同步散熱器、水冷，可選購 AINAR M1 SM 轉 5V 同步線進行擴充。
04｜R21與R22差在哪裡?
R21｜360 × 200 × 455 mm
整體尺寸較精簡，滿足一般 ATX 裝機需求。
R22｜368 × 215 × 486 mm

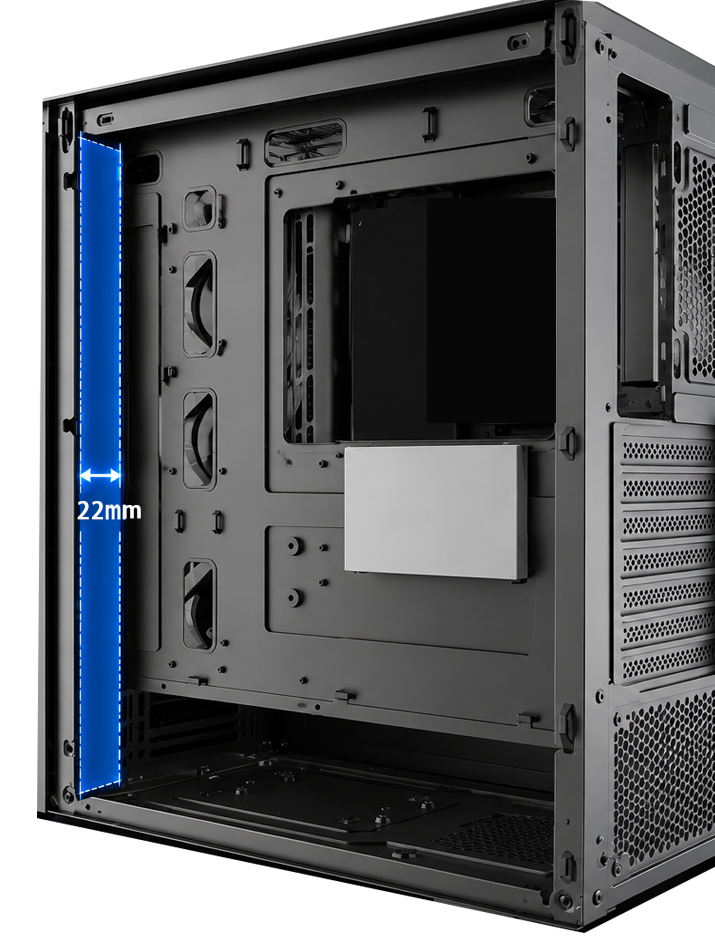

採用加高、加寬五金結構，加高設計讓 240 mm 水冷安裝更便利；215 mm 寬體則提供更充裕的背部走線空間，提升整體裝機便利性。
兩款皆採用磁吸式側邊鋼化玻璃，R22 則採用半玻式側板設計。
R22 同時提供 3 種面板版本：
黑色鐵網｜白色鐵網｜黑色玻璃
簡單來說，R22 可視為 R21 的延伸升級版本，在原有設計基礎上進一步放大機箱空間，並針對水冷安裝、背部理線與面板選擇進行優化，提供更完整的裝機彈性。
- 標籤 : Ainar艾納爾 R22

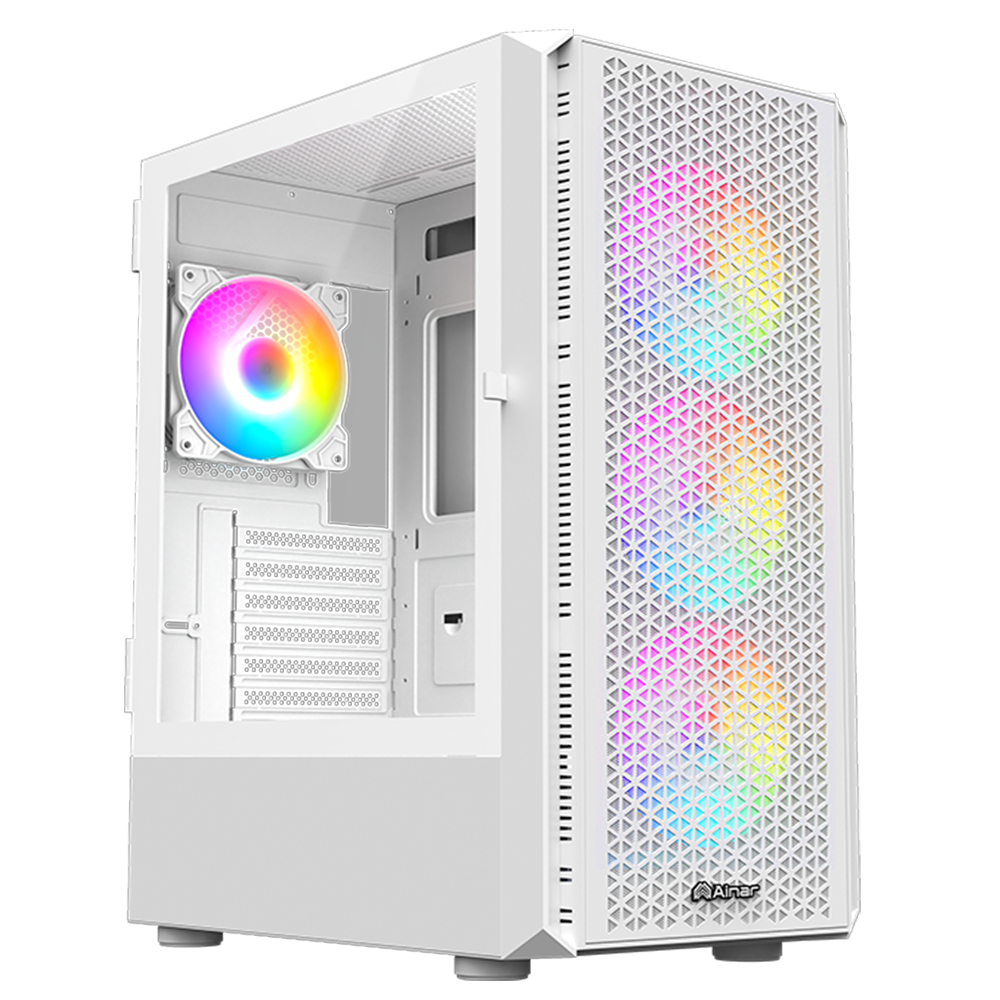

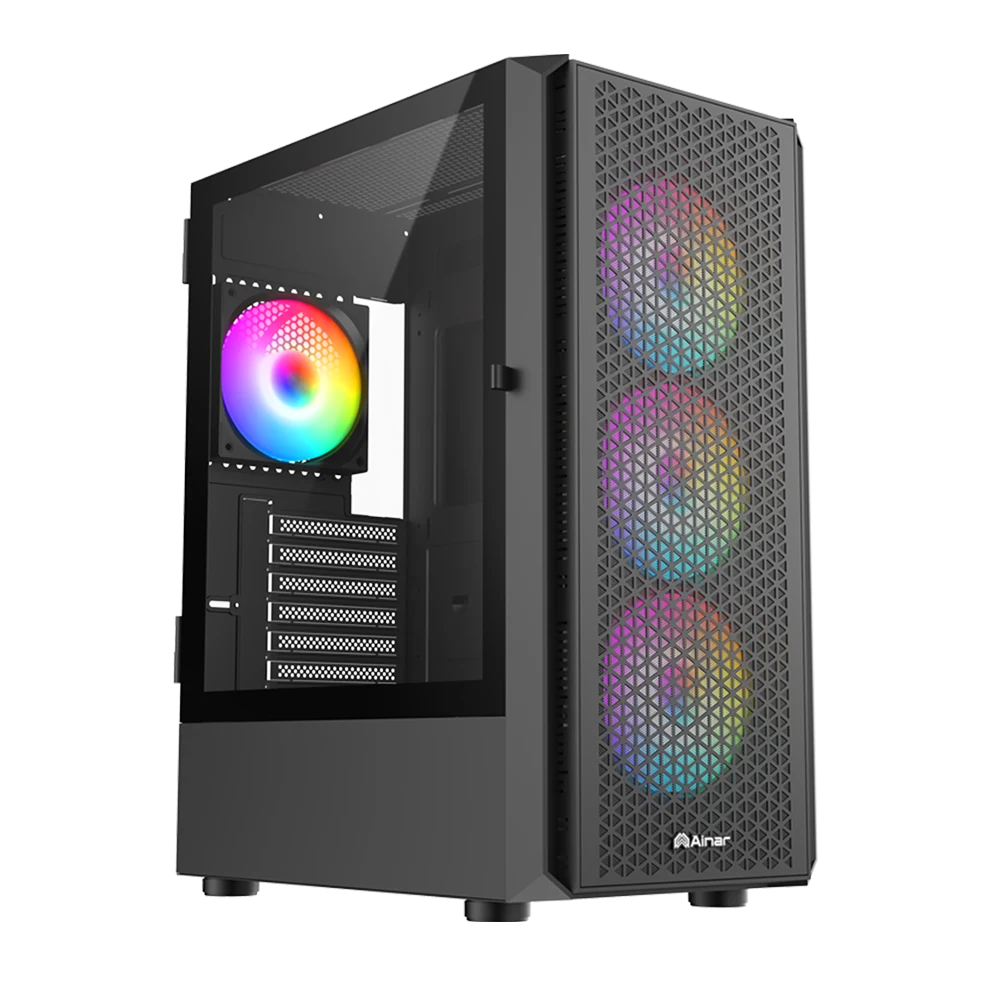

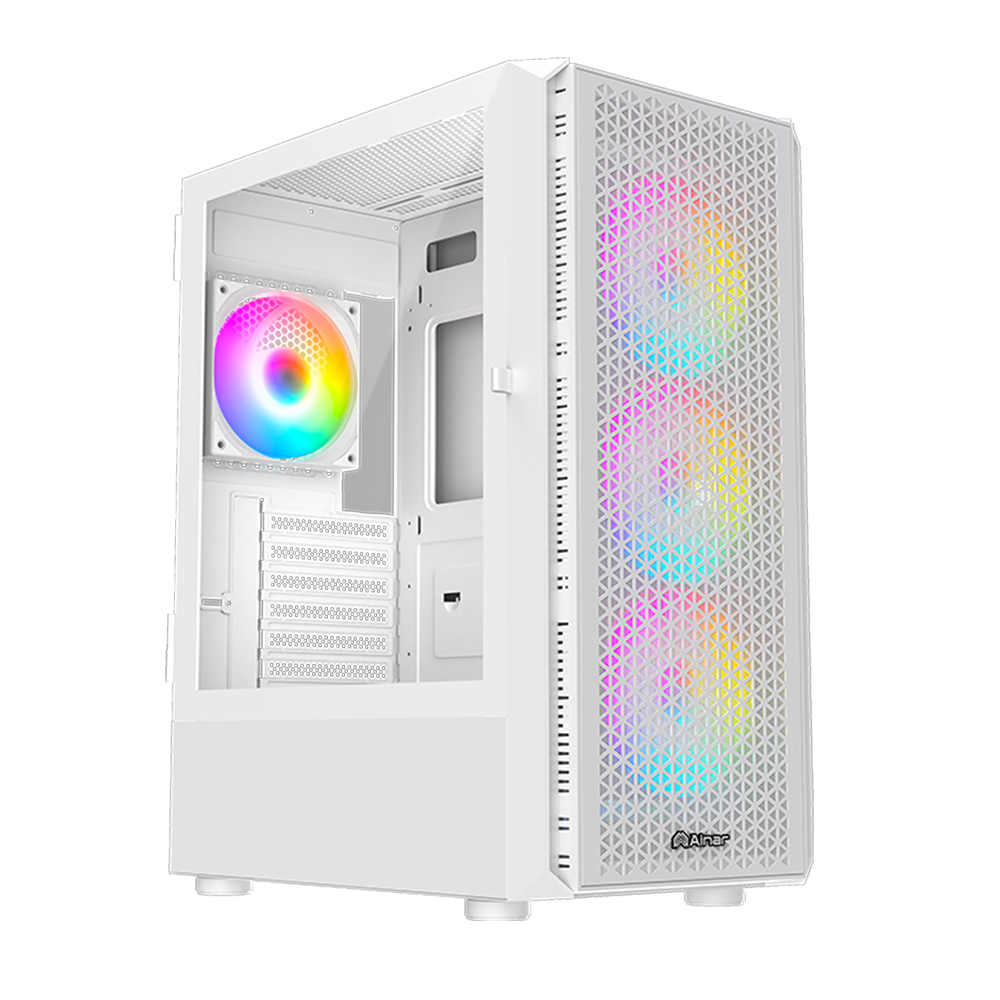

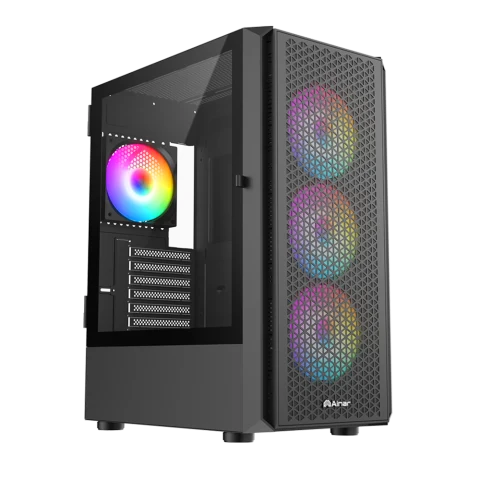

01｜外觀設計
R22｜高效進風｜R21 全面升級

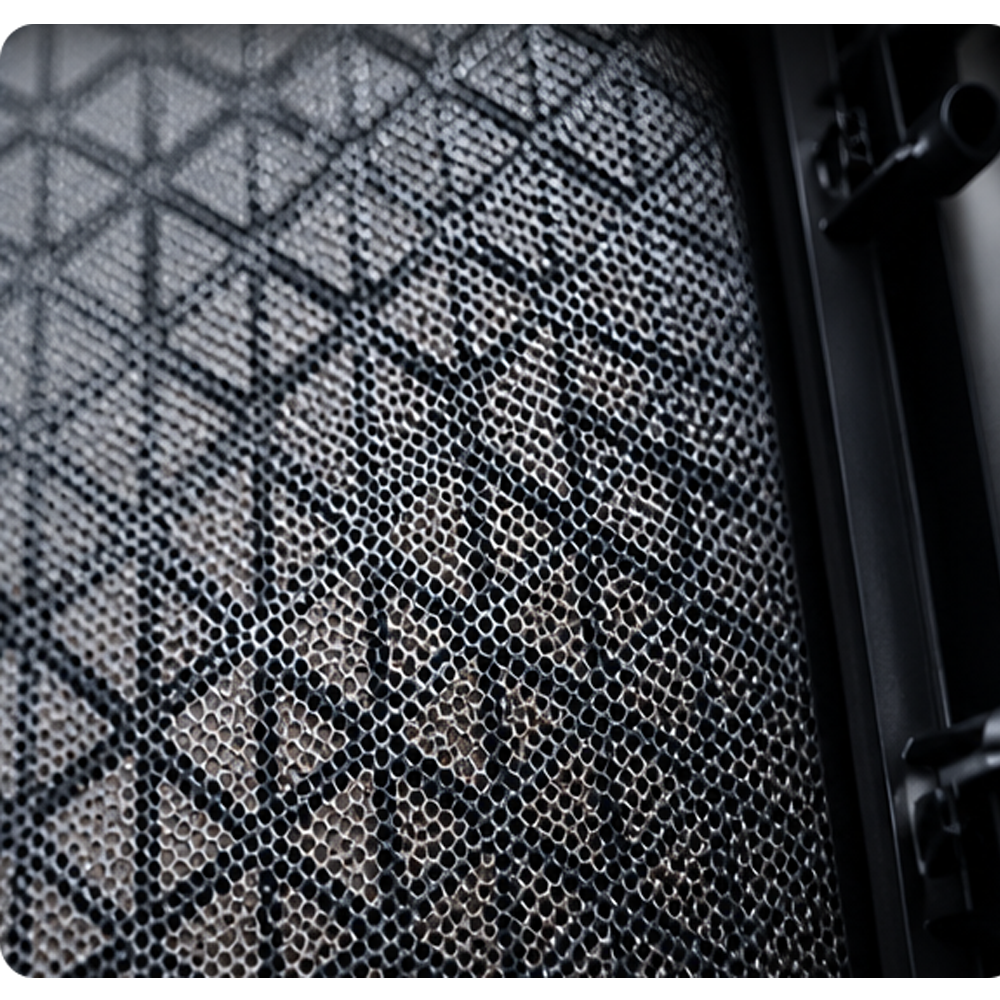

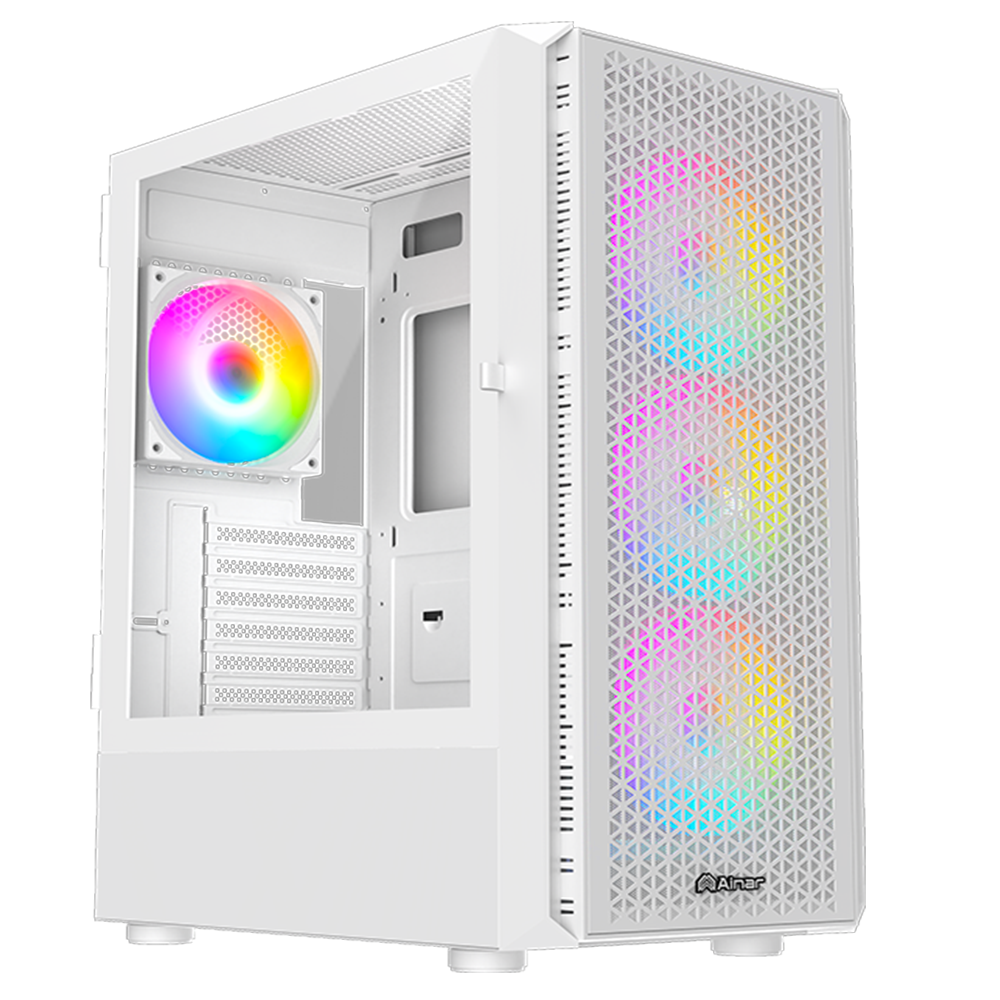

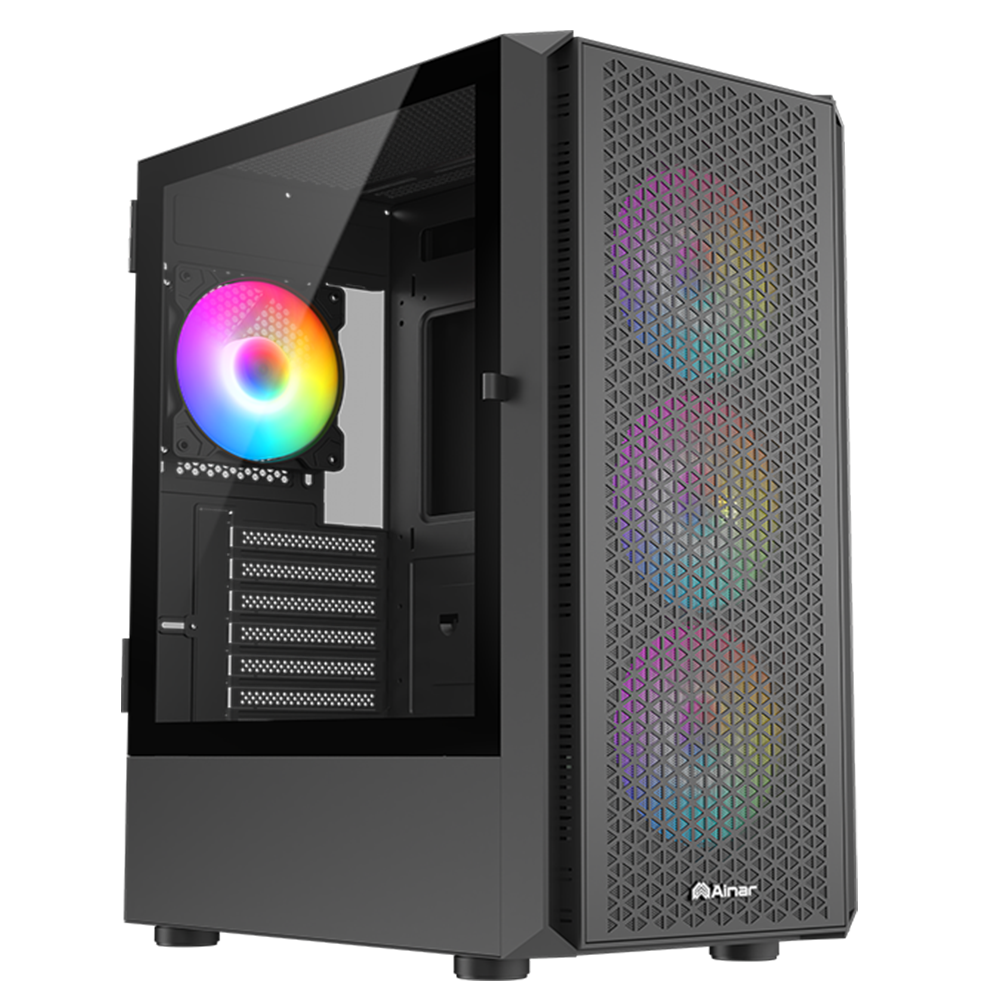

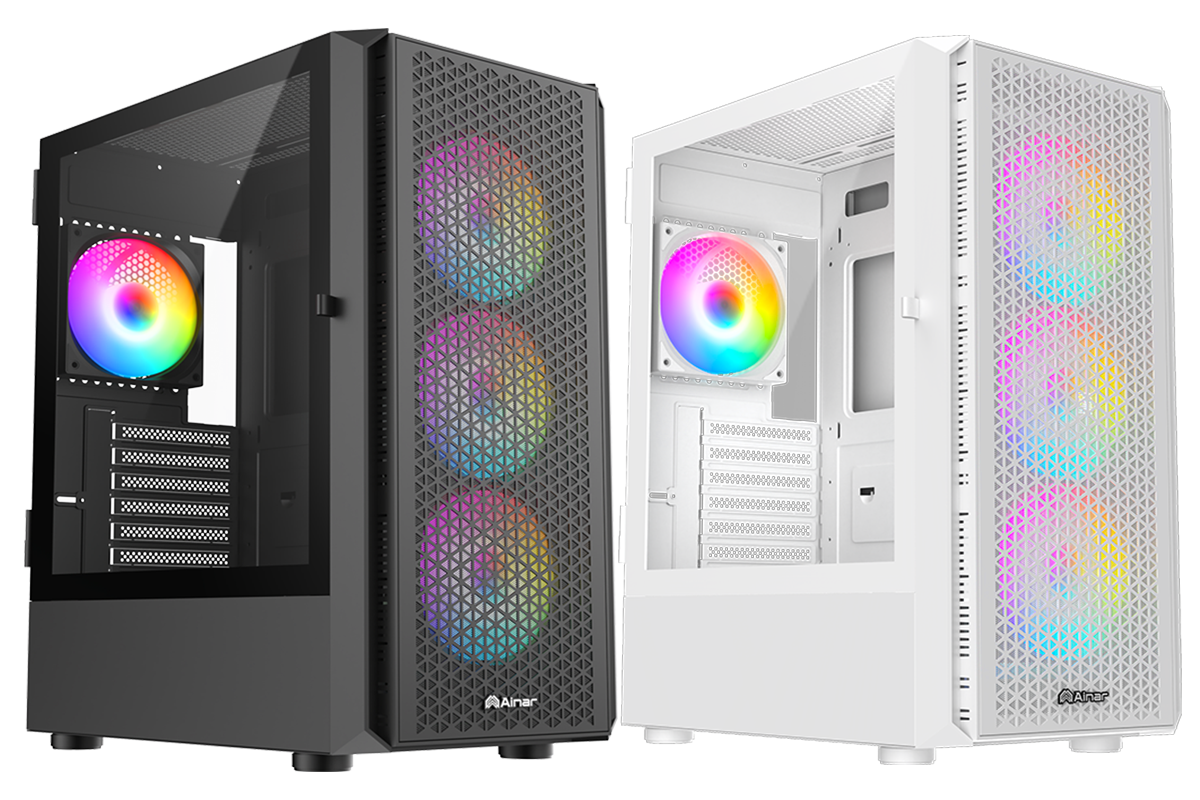

R22 採用高透氣鐵網前面板，提供黑、白雙色選擇，大幅增加前方進風面積與氣流通透性，兼顧散熱效能與不同裝機風格。
作為 R21 升級款，R22 進一步將頂部空間加高，最高支援 240mm 一體式水冷，提升散熱配置與硬體搭配彈性。

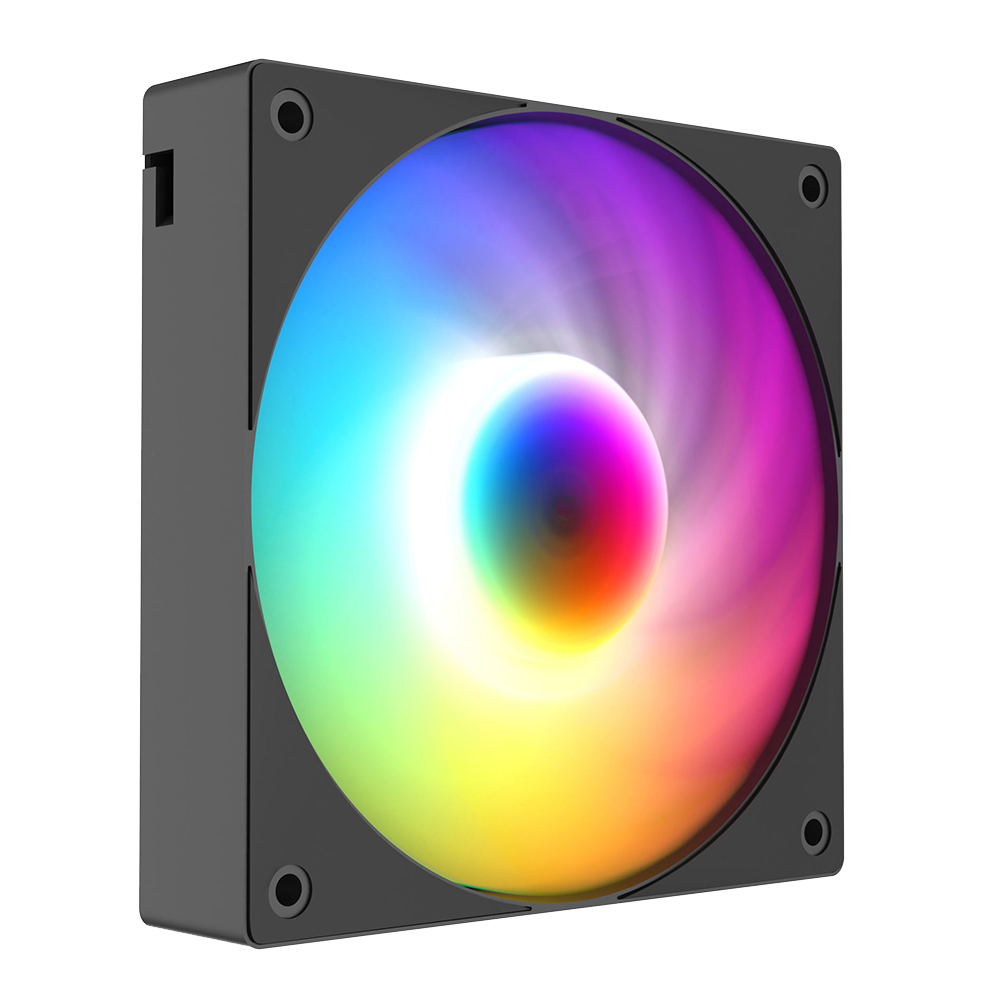

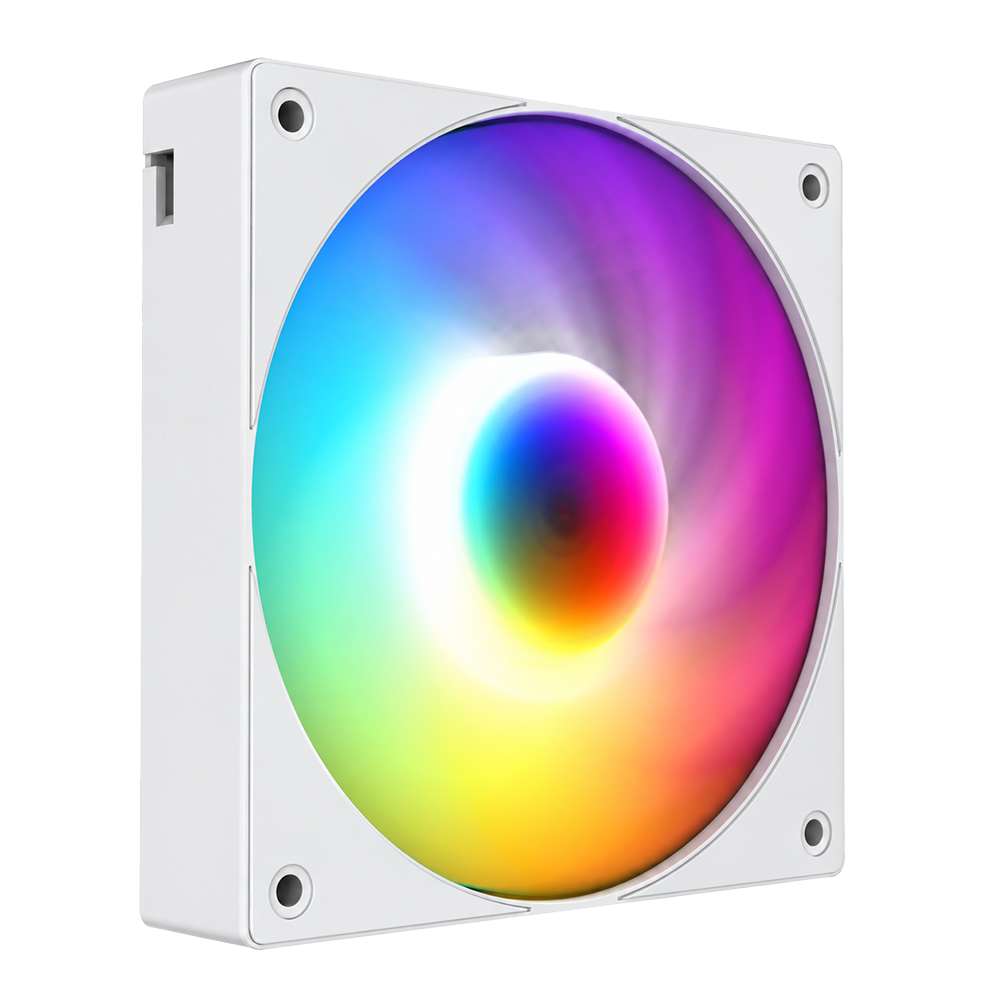

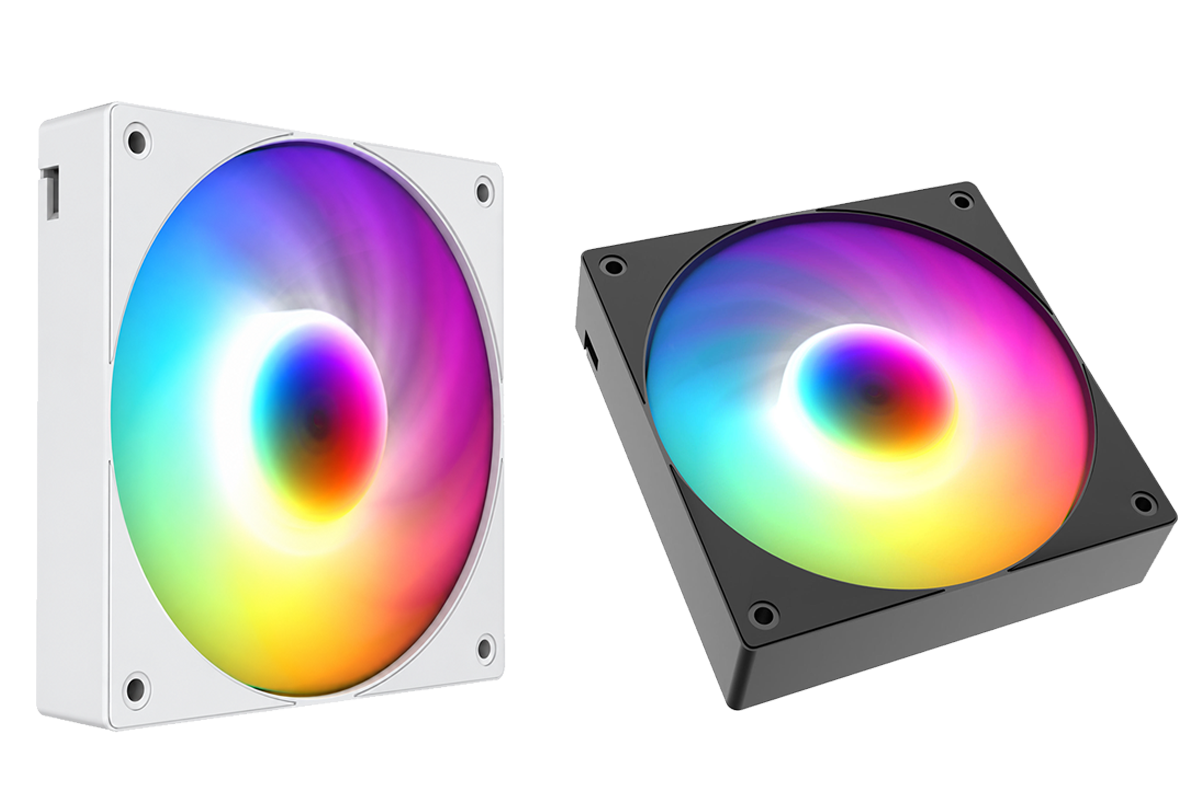

02｜配置風扇
ARGB 風扇 ×4｜QM120 升級｜SM 4PIN 主副控

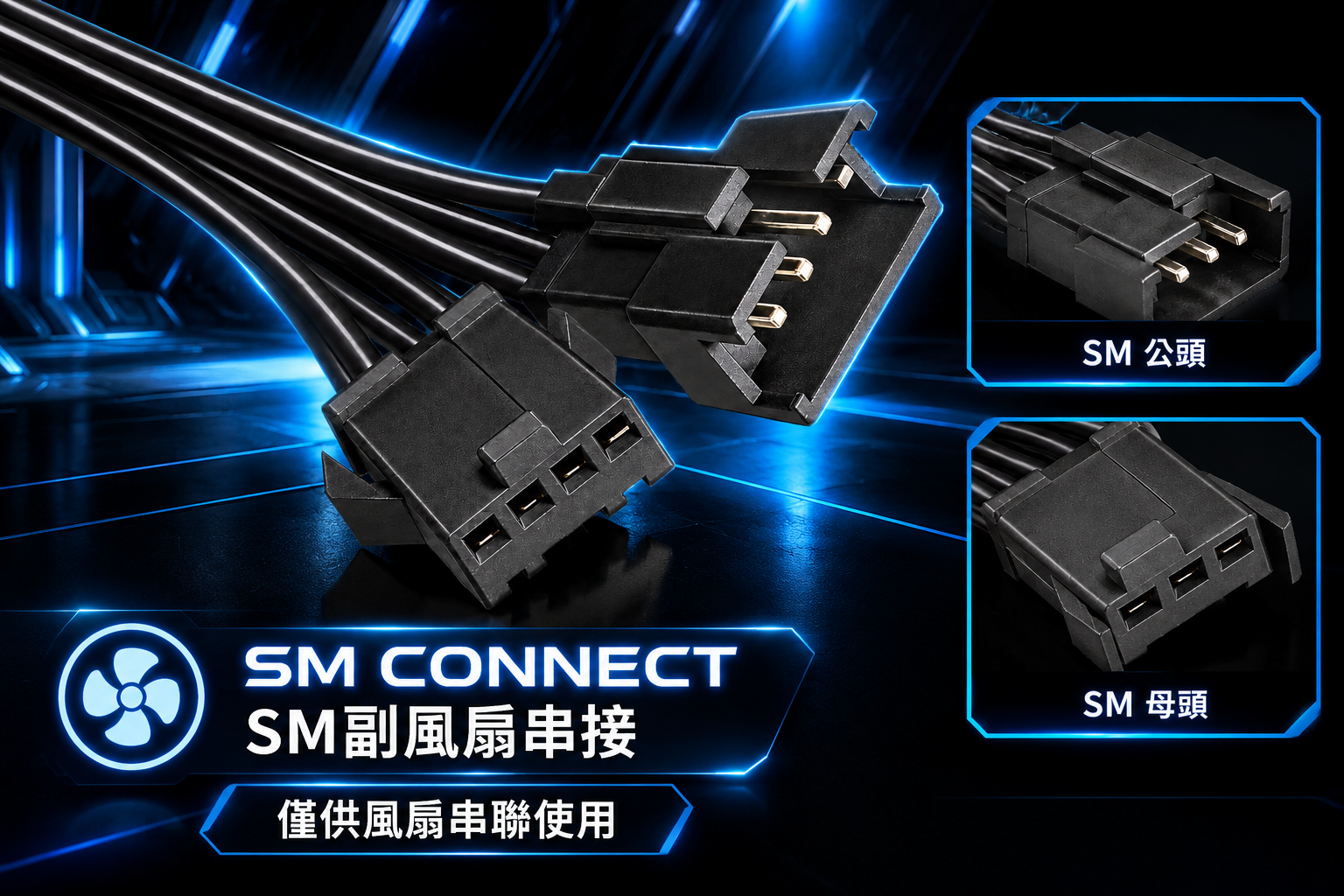

前方標配 QM120 ARGB 120mm ×3＋後方 ×1，採用 SM 4PIN 主副控設計，一主多副串聯，支援機殼按鍵燈效控制與主機板 5V ARGB 同步。
R22 配置 QM120 散熱器級性能風扇，優化散熱效能並改善電氣雜訊，運轉更加穩定。

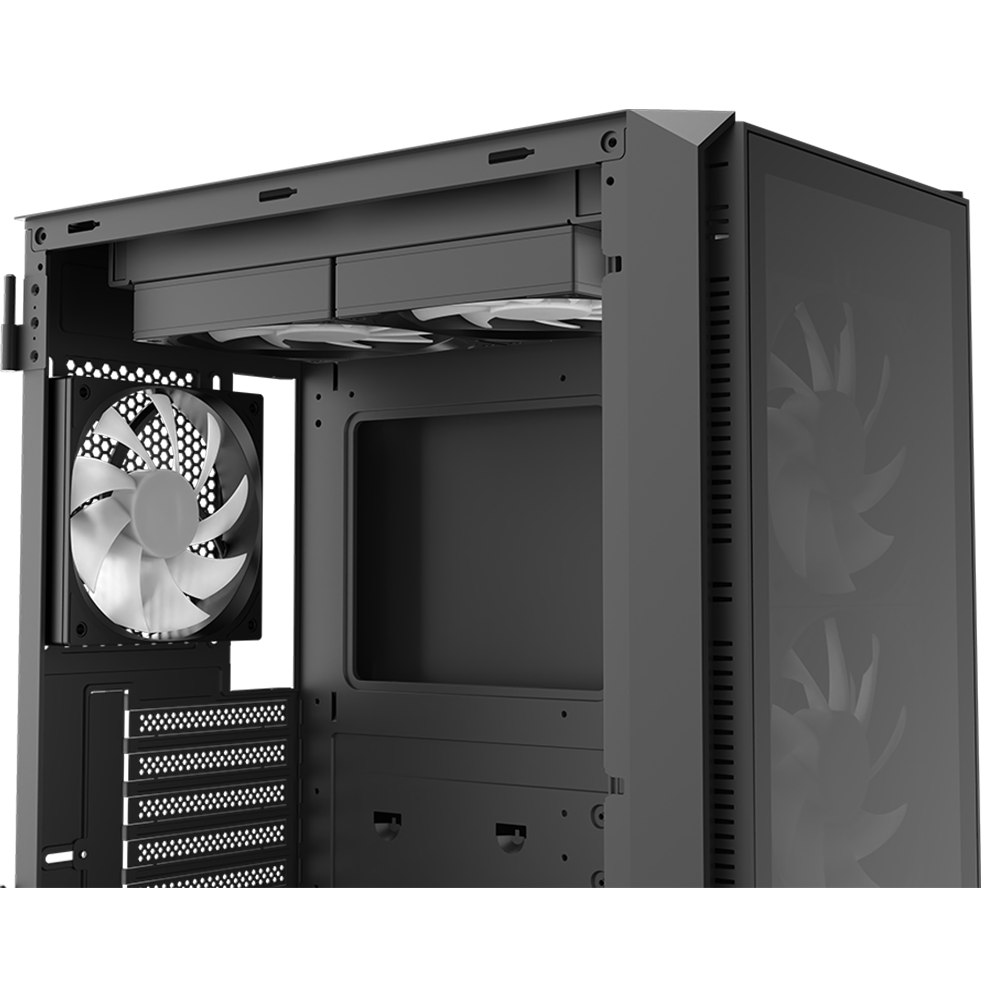

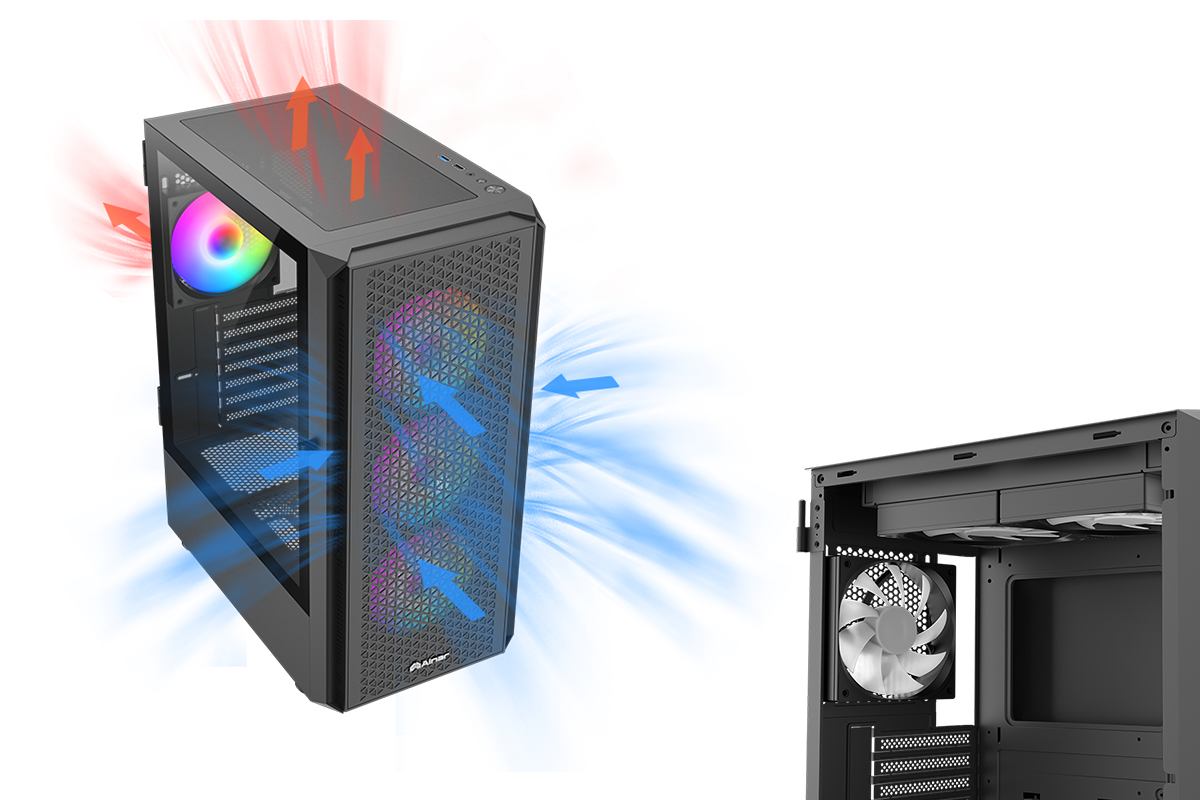

03｜散熱架構
最高 6 風扇｜頂部支援 240 水冷

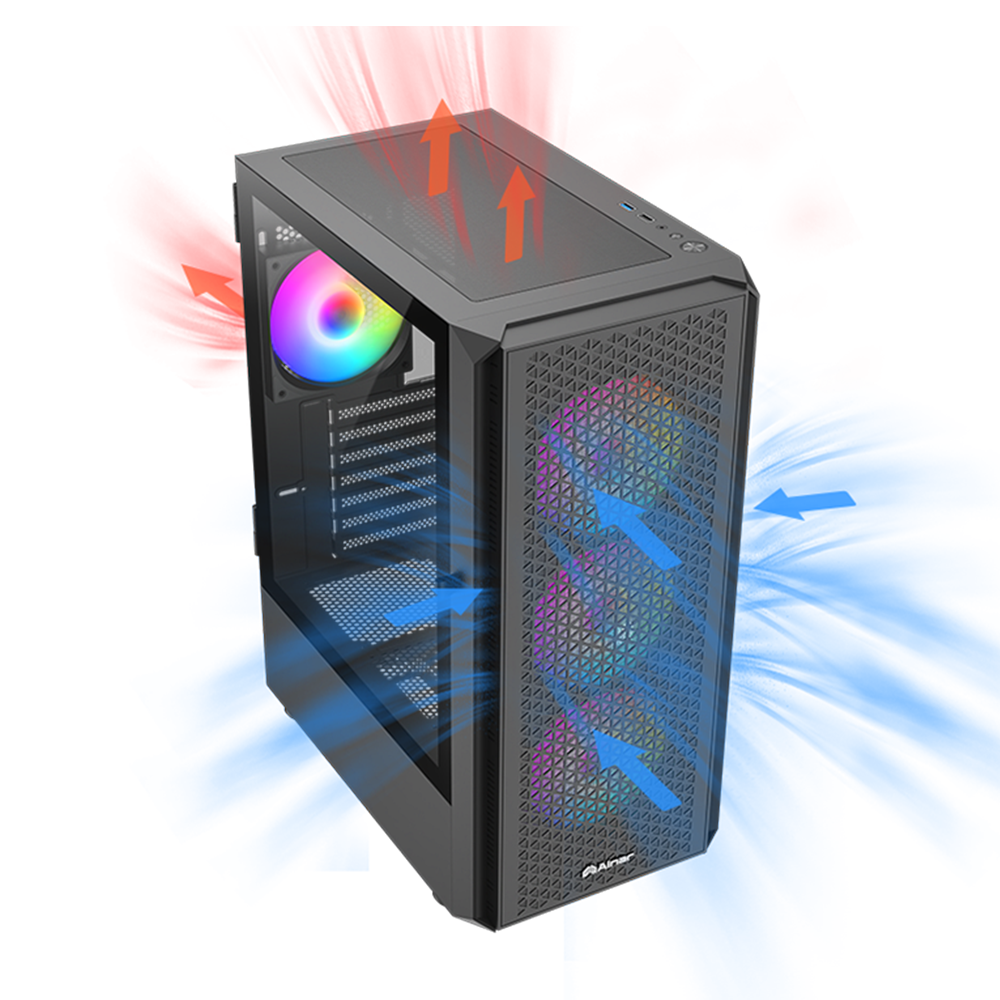

前方 120mm ×3、頂部 ×2＋後方 ×1，整機最高支援 6 顆 120mm 風扇；採用頂部加高設計，提供更充裕的水冷安裝空間，最高支援 240mm 一體式水冷，兼顧安裝便利性與散熱配置彈性。

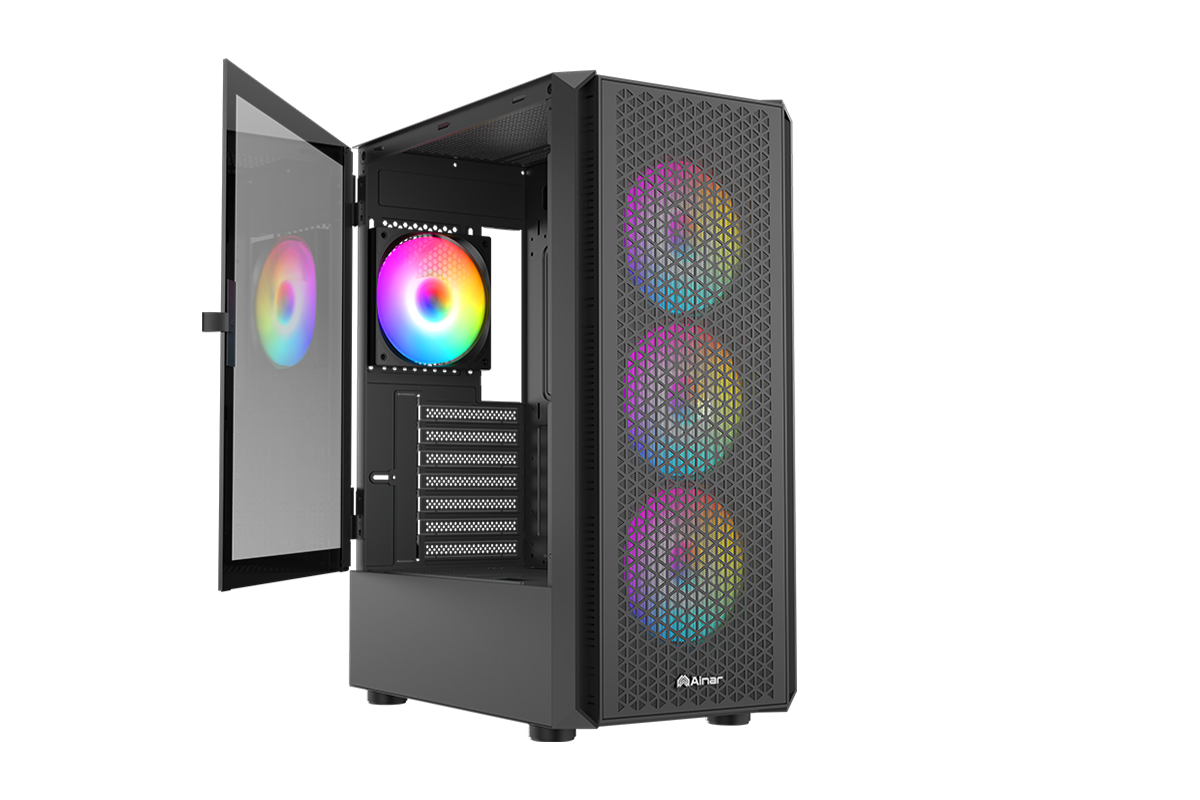

04｜產品細節

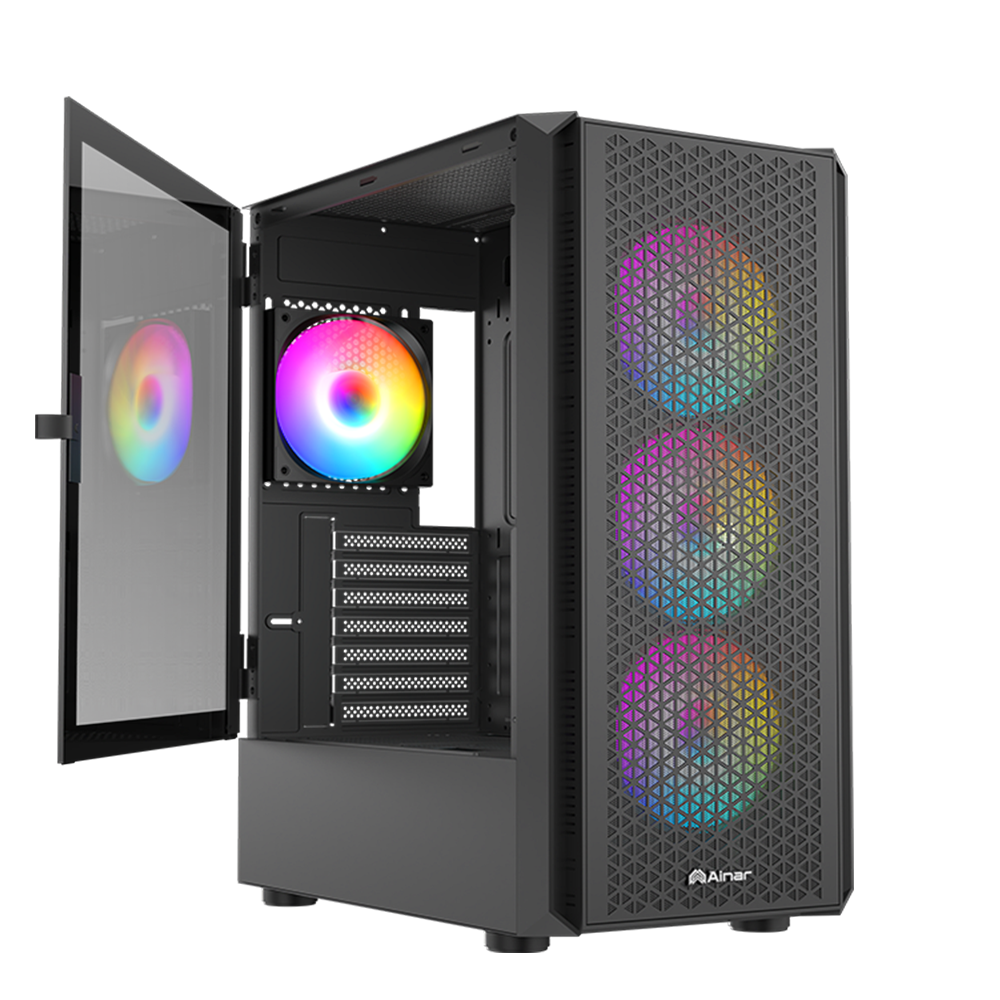

半玻璃掀門側板

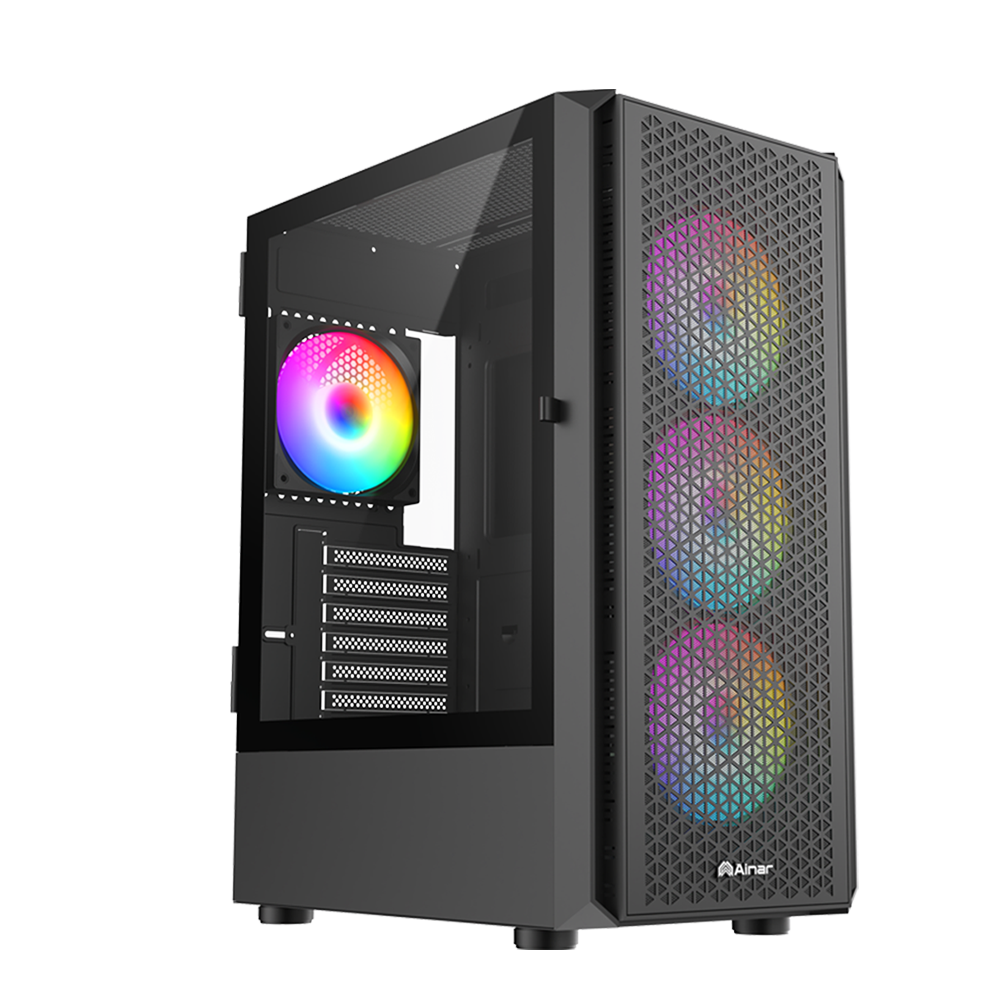

採用半玻璃掀門式鋼化玻璃側板，兼顧硬體展示美感與拆裝便利性，讓日常清潔、維護及硬體升級更加輕鬆。
05｜硬體相容
215 mm 寬體｜ATX 主機板｜320 mm 顯卡
採用 215 mm 寬體機身結構，支援 ATX 主機板，顯示卡最長支援 320 mm，CPU 塔式散熱器最高支援 165 mm 高度，提供主流遊戲顯示卡與高效能塔式散熱器充足的安裝空間。

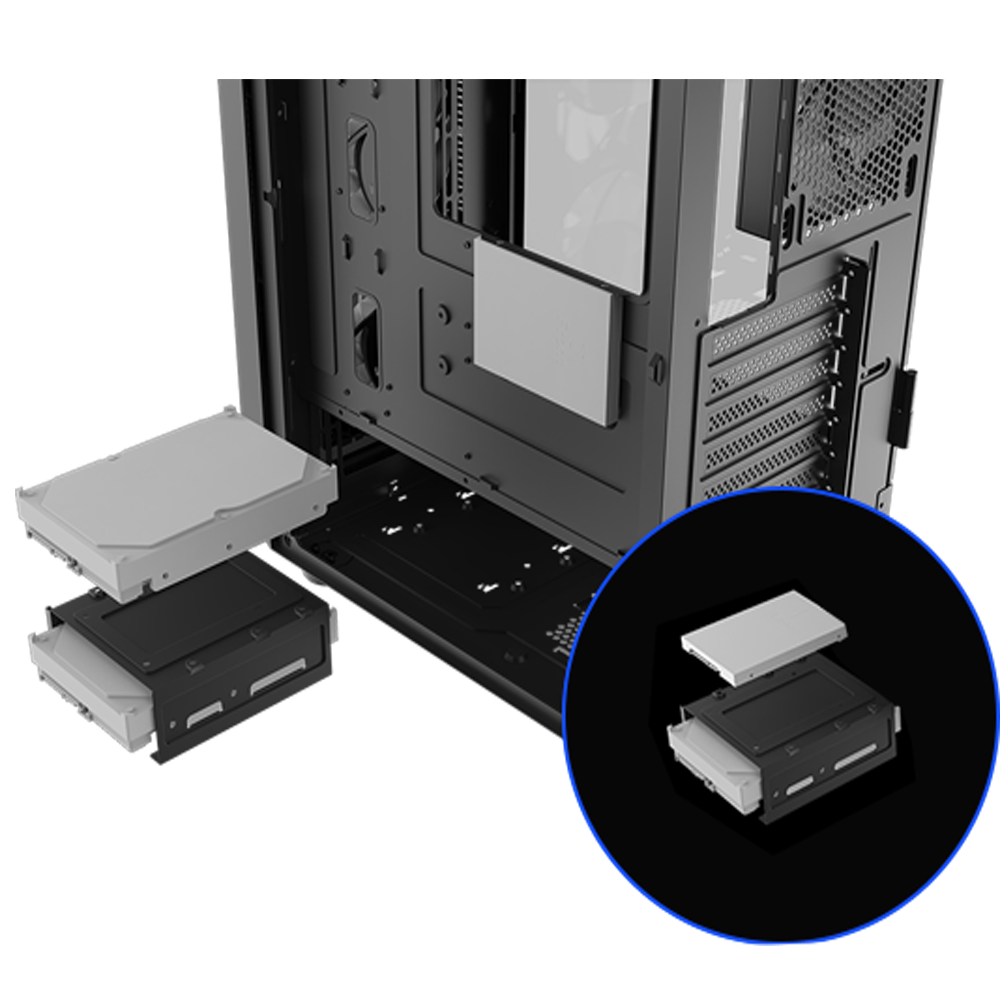

儲存空間可配置 SSD ×1＋HDD ×2，或 SSD ×2＋HDD ×1，兼顧硬體安裝與多儲存裝置擴充需求。
