M5 5V燈光控制板
6口風扇+5V3PIN 轉 STAT+RESTER
產品名稱｜M5燈光控制板
ARGB 接口｜5V 3PIN ×6
風扇接口｜4PIN ×5+PWM×1
主機板同步｜5V 3PIN ARGB ×1
PWM 同步｜PWM 主機板連接 ×1
電源輸入｜SATA ×1
燈效控制｜LED／RESET 按鍵
01｜要如何接線?
6 組風扇＋6 組 ARGB｜SATA 集中供電

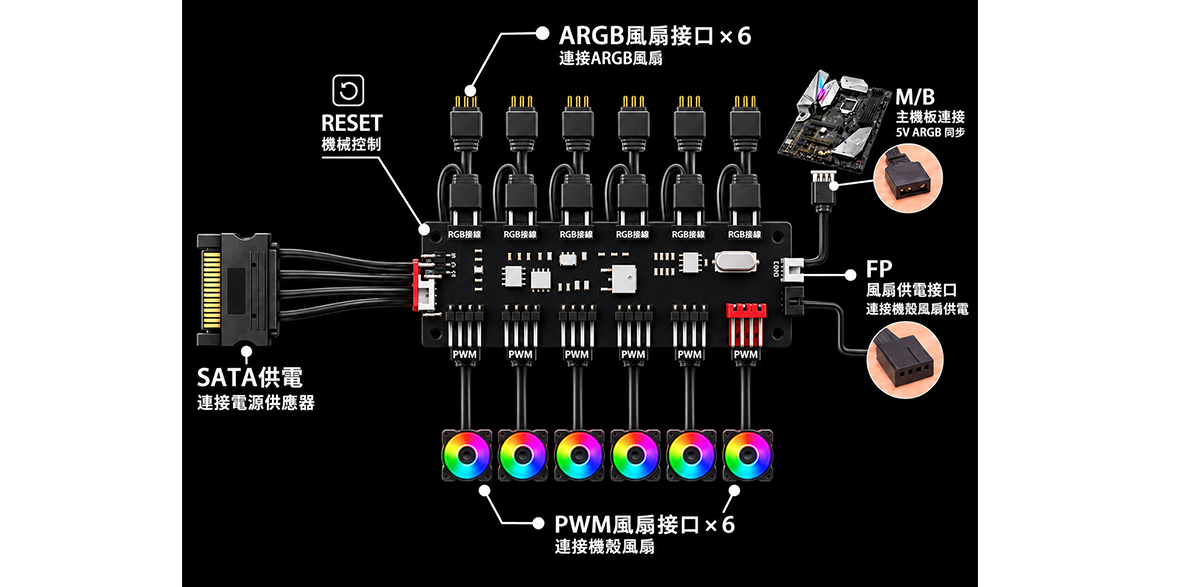

控制板提供 6 組風扇接口＋6 組 5V 3PIN ARGB 接口，風扇與 ARGB 皆可再透過公母接頭持續串聯，滿足多風扇與多燈效裝置配置。
採用 SATA 集中供電，減少主機板供電負擔與線材配置。
2PIN 控制線可連接機殼 RESET／LED 按鍵，透過實體按鍵切換燈效；末端 5V 3PIN＋PWM 4PIN 則可接至主機板對應接口，支援 ARGB 燈效同步＋PWM 風扇轉速同步控制。
02｜如何切換燈光?
控制板雙模式，燈效自由切換
使用 6 口燈光控制板，支援機殼按鍵控制與主機板 ARGB 軟體同步兩種模式，可進行燈效切換、燈光關閉及主機板同步控制。
按鍵控制模式｜需連接機殼 RESET／LED 按鍵
短按｜循環切換 15 種燈光模式 長按 5 秒｜關閉 LED 燈光 長按 3 秒｜切換至主機板 ARGB 同步模式 同步模式下長按 3 秒｜退出主機板同步模式
需退出軟體模式才可長按關燈。
主機板同步模式
切換至主機板 ARGB 同步模式後，可透過主機板燈效軟體進行控制；軟體安裝及操作方式，請依各主機板廠商說明為準。
- 標籤 : M5 5V燈光控制板
01｜集中控制
6組 ARGB＋6組 PWM｜風扇燈效集中管理

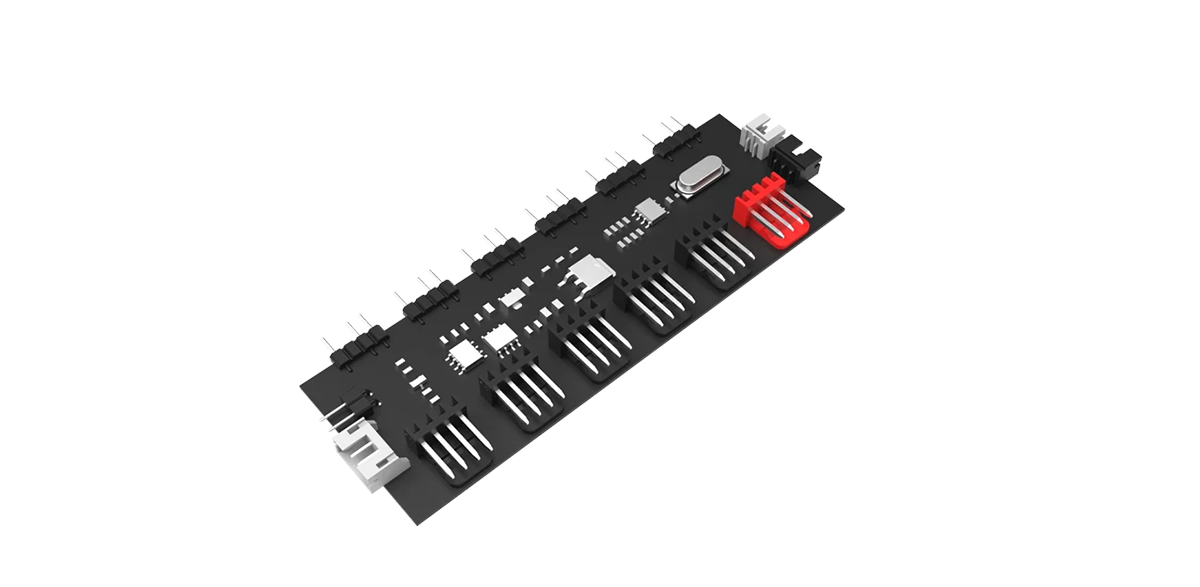

提供 6 組 5V 3PIN ARGB 燈光接口＋6 組 PWM 風扇接口，可將多顆風扇的供電與燈效集中連接，減少主機板接口占用，讓整機接線與管理更加簡潔。
02｜安裝設計
SATA 獨立供電｜3M 背膠固定
採用 SATA 電源獨立供電，降低多風扇配置對主機板供電接口的需求；控制盒背面配置 3M 背膠，可直接固定於機箱內部五金位置，方便安裝與整線。
產品參數
產品名稱｜M5燈光控制板
ARGB 接口｜5V 3PIN ×6
風扇接口｜4PIN ×5+PWM×1
主機板同步｜5V 3PIN ARGB ×1
PWM 同步｜PWM 主機板連接 ×1
電源輸入｜SATA ×1
燈效控制｜LED／RESET 按鍵
01｜要如何接線?
6 組風扇＋6 組 ARGB｜SATA 集中供電
控制板提供 6 組風扇接口＋6 組 5V 3PIN ARGB 接口，風扇與 ARGB 皆可再透過公母接頭持續串聯，滿足多風扇與多燈效裝置配置。
採用 SATA 集中供電，減少主機板供電負擔與線材配置。
2PIN 控制線可連接機殼 RESET／LED 按鍵，透過實體按鍵切換燈效；末端 5V 3PIN＋PWM 4PIN 則可接至主機板對應接口，支援 ARGB 燈效同步＋PWM 風扇轉速同步控制。
02｜如何切換燈光?
控制板雙模式，燈效自由切換
使用 6 口燈光控制板，支援機殼按鍵控制與主機板 ARGB 軟體同步兩種模式，可進行燈效切換、燈光關閉及主機板同步控制。
按鍵控制模式｜需連接機殼 RESET／LED 按鍵
短按｜循環切換 15 種燈光模式 長按 5 秒｜關閉 LED 燈光 長按 3 秒｜切換至主機板 ARGB 同步模式 同步模式下長按 3 秒｜退出主機板同步模式
需退出軟體模式才可長按關燈。
主機板同步模式
切換至主機板 ARGB 同步模式後，可透過主機板燈效軟體進行控制；軟體安裝及操作方式，請依各主機板廠商說明為準。
