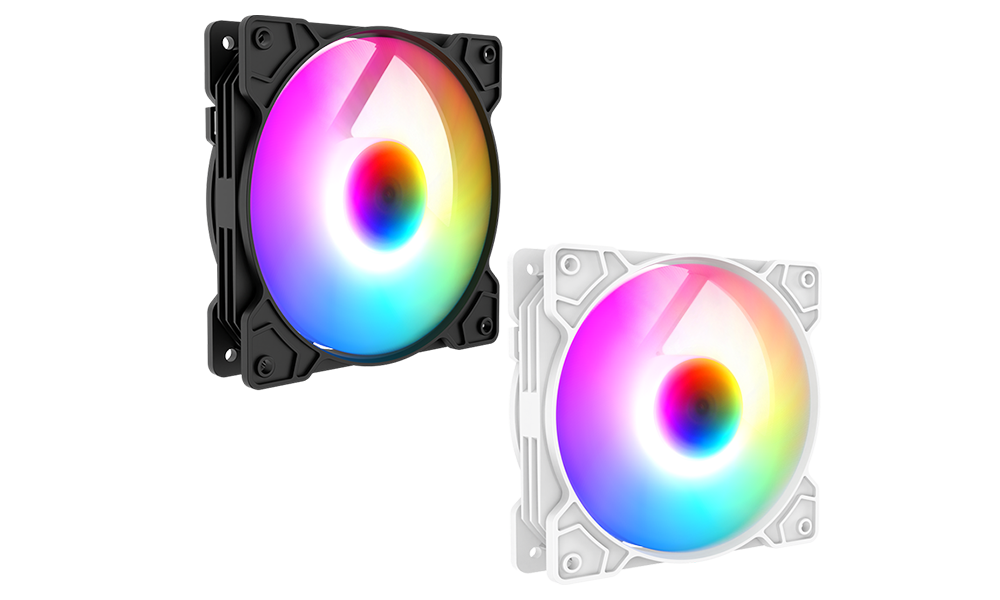

ARGB SM風扇
SM 4PIM+5V 3PIN
產品｜ARGB SM120mm 風扇
尺寸｜120 × 120 × 25 mm
顏色｜黑 / 白
方向｜正向
轉速｜1100 RPM
額定電壓｜DC 12V
額定電流｜0.18A
線長｜420 mm
燈光控制｜主機板 5V ARGB 同步 / 按鍵手動控制
適用｜AINAR X02 / VX03 / R11 / R21 / R22 / 120mm 通用安裝
01｜如何燈光同步?
主機板同步｜軟體控制
將主風扇 5V 3PIN ARGB 接頭連接主機板，即可透過主機板燈效軟體控制燈光模式、色彩及開關燈效。
＃各品牌主機板燈效軟體與操作方式不同，詳細設定請參閱各主機板廠牌說明。
02｜如何手動控制燈光?
LED / RESET 按鍵｜無需額外控制盒
將主風扇 2PIN 控制接口連接機殼 LED / RESET 按鍵，即可透過按鍵手動切換燈效模式。
長按 3 秒｜進入 / 退出主機板同步模式
長按 5 秒｜關閉燈光
需退出軟體模式才可長按關燈。
03｜如何與散熱器燈效同步?
主機板模式｜整機 ARGB 同步
進入主機板同步模式後，即可與支援 5V ARGB 的散熱器、水冷及其他燈效裝置同步控制，讓整機燈效更加一致。
＃透過主機板燈效軟體控制，實際操作方式請參閱各主機板廠牌說明。
手動控制模式無法直接同步其他 5V ARGB 裝置；如需同步散熱器、水冷，可選購 AINAR M1 SM 轉 5V 同步線進行擴充。
- 標籤 : AINAR艾納爾 ARGB風扇

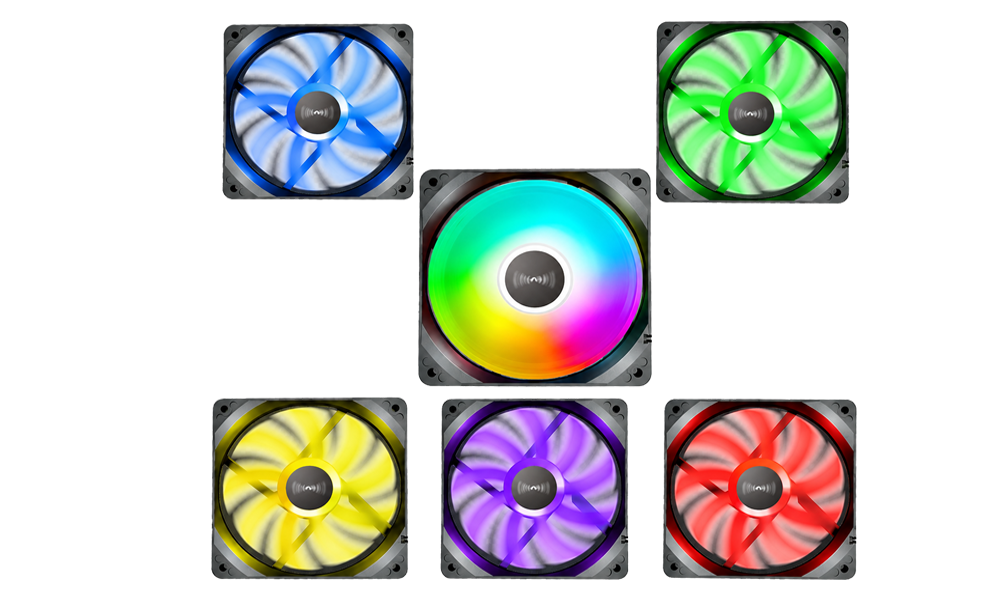

01｜燈光模式
ARGB燈效
內圈發光提供多種顏色光效模式，為系統增添簡約而獨特的美感，讓整體外觀更加引人注目。

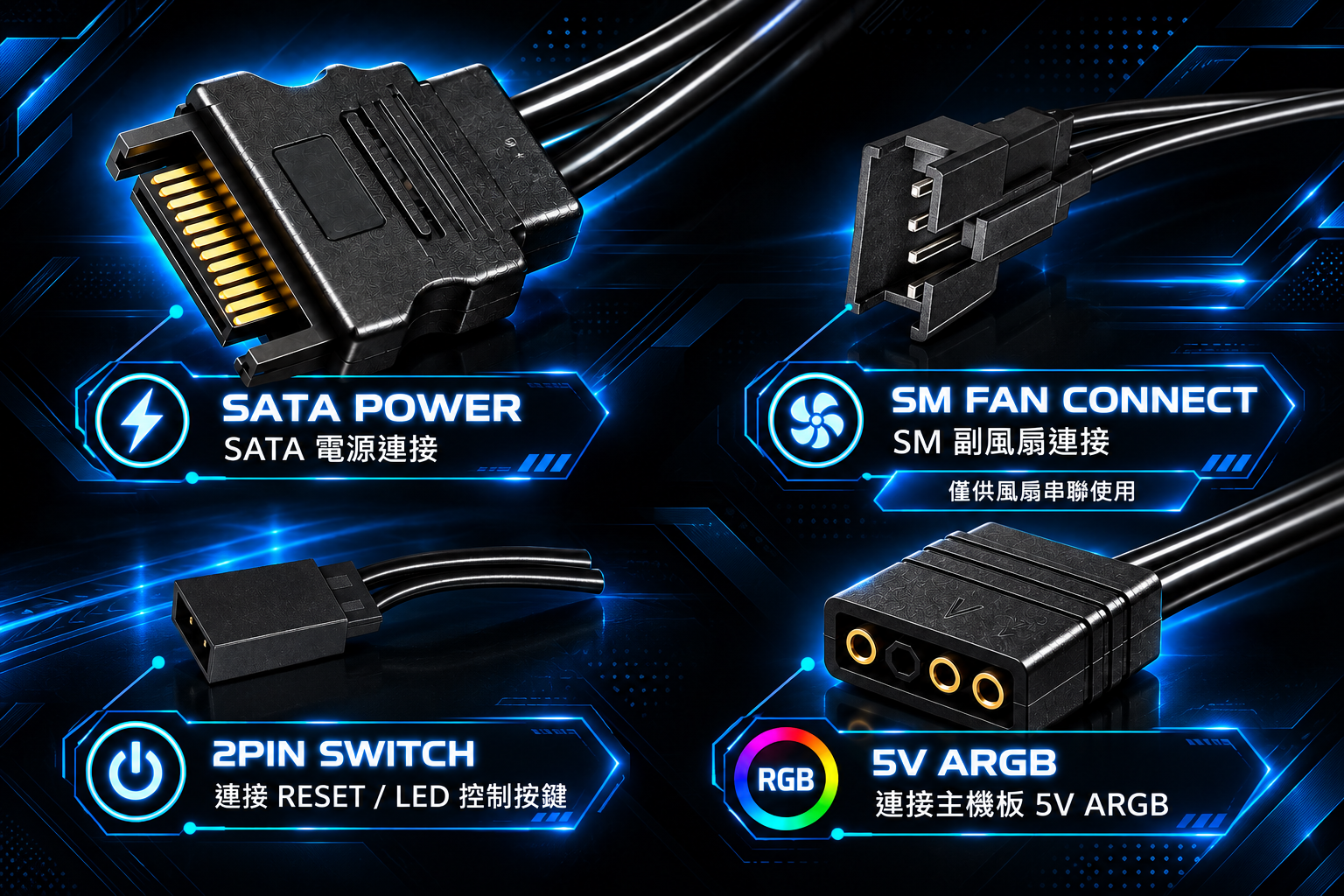

02｜主風扇接口
SATA 供電｜SM 4PIN ｜2PIN 燈光控制｜5V 3PIN ARGB 同步
主風扇
採用SATA 供電，配置 SM 4PIN 母頭連接副風扇；2PIN 控制接頭可連接機殼 LED / RESET 按鍵，手動切換燈效；5V 3PIN ARGB 公頭可連接主機板，支援燈光同步控制。

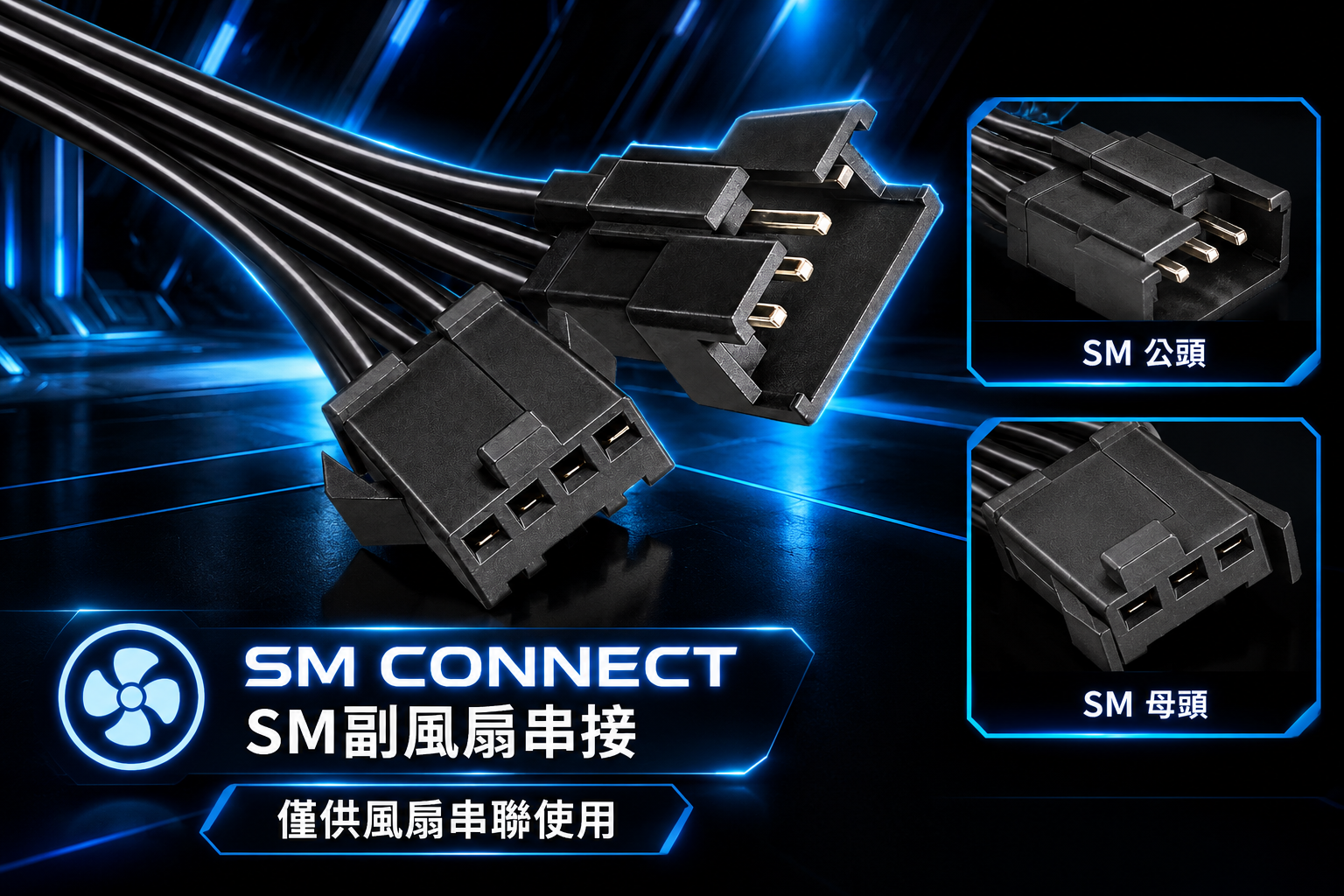

03｜副風扇接口
SM 4PIN 串連
副風扇
配置 SM 4PIN 公母雙接頭，可持續串接多顆副風扇，共用主風扇供電與燈光控制，減少多餘線材，讓多風扇安裝與整線更加簡潔。
04｜控制方式
1 主＋3 副｜一主多副｜串聯擴充｜雙模式燈光控制
X02／VX03／R11／R21／R22 原廠配置 4 顆風扇，採 1 主＋3 副配置，主副風扇清楚區分，方便辨識與對應。
即使主機板不支援 5V ARGB，也無需額外燈光線或控制盒，直接連接機殼 LED / RESET 按鍵，即可手動切換燈效，安裝更簡單、控制更彈性。
